Комплектные подстанции трансформаторные столбовые однофазные 10/0,23 кВ мощностью 4 и 10 кВ2[2546]А
Общие сведения
Комплектные трансформаторные подстанции типа КПТСО-4-10/10/0,23-99 У1 предназначены для приема электроэнергии однофазного переменного тока частотой 50 Гц напряжением 10 кВ, преобразования ее в электроэнергию однофазного переменного тока напряжением 0,23 кВ и распределения среди потребителей.
Структура условного обозначения
КПТСО-Х/10II/0,23-ХХ-99У1:
КП - комплектная подстанция;
Т - трансформаторная;
С - столбовая;
О - однофазная;
Х - мощность подстанции (силового трансформатора), кВ·А;
10 - номинальное напряжение на стороне высшего напряжения, кВ;
II - индекс, обозначающий категорию изоляции для района со
степенью загрязнения атмосферы II по ГОСТ 9920-89 (удельная
длина пути утечки не менее 2,25 см/кВ). При степени
загрязнения I индекс отсутствует;
0,23 - номинальное напряжение на стороне низшего напряжения, кВ;
Х - исполнение подстанций по соединению с линией потребителя:
1 - изолированными проводами; 3 - кабелем;
Х - число отходящих линий: 1 - одна линия; 2 - две линии;
99 - год разработки подстанции;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Скорость ветра при гололеде не более 15 м/с. Скорость ветра без гололеда не более 36 м/с. Толщина корки льда не более 20 мм. Тип атмосферы I и II по ГОСТ 15150-69. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75. КПТСО для внутригосударственных поставок соответствуют ТУ 3412-004-41586029-99. ТУ 3412-004-41586029-99
Технические характеристики
Основные технические данные КПТСО приведены в табл. 1.
| Наименование параметра | Значение параметра для типов | |||
| КПТСО-4 | КПТСО-10 | |||
| Мощность силового трансформатора, кВ·А | 4 | 10 | ||
| Номинальное напряжение на стороне ВН, кВ | 10 | |||
| Наибольшее рабочее напряжение на стороне ВН, кВ | 12 | |||
| Номинальное напряжение на стороне НН, кВ | 0,23 | |||
| Ток термической стойкости в течение 1 с на стороне ВН, кА | 6,3 | |||
| Ток электродинамической стойкости на стороне ВН, кА | 16 | |||
| Ток термической стойкости в течение 1 с на стороне НН | 435 | 1035 | ||
| Ток электродинамической стойкости на стороне НН | 680 | 1638 | ||
| Уровень изоляции по ГОСТ 1516.1 | нормальная | |||
| Длина пути утечки внешней изоляции электрооборудования КПТСО на стороне ВН, мм, не менее: | 300 200 300 300 300 | |||
| Число отходящих линий НН | 1 | 2 | 1 | 2 |
| Ток отходящих линий, А | 20 | 10; 10 | 50 | 25; 25 |
| Срок службы подстанции, лет, не менее | 25 | |||
КПТСО состоят из устройства высшего напряжения (УВН), силового трансформатора и распределительного устройства низшего напряжения (РУНН), поставляемых комплектно и монтируемых на одностоечной железобетонной стойке типа СВ-105 на месте эксплуатации.
В комплект поставки входят также металлоконструкции для установки оборудования с соответствующим крепежом и два проводника с наконечниками для подсоединения к ВЛ 10 кВ. УВН состоит из приемных изоляторов, предохранителей и ограничителей перенапряжений. В качестве приемных изоляторов применены стеклопластиковые изоляторы натяжного типа с полимерной изоляцией. Для защиты подстанции от грозовых и коммутационных перенапряжений используются ограничители перенапряжений с полимерной изоляцией (ОПН). Предохранители обеспечивают защиту трансформатора при токах перегрузки и КЗ. В качестве силового трансформатора применен трансформатор типа ОМ. Трансформатор поставляется с установленными на нем кронштейном, опорными изоляторами и контактами предохранителей. Один контакт предохранителя закреплен на вводе 10 кВ силового трансформатора, другой - на опорном изоляторе кронштейна. В предохранителе используются патроны типа ПТ1.1-10. На кронштейне предохранителя установлены ОПН 2. РУНН предназначено для распределения напряжения 0,23 кВ на отходящие линии и защиты их от перенапряжений и КЗ и выполнено в виде шкафа с электрооборудованием. В состав электрооборудования входят выключатель-разъединитель, однополюсные автоматические выключатели высокой отключающей способности, ограничитель перенапряжений с полимерной изоляцией и электронный счетчик прямого включения для учета электроэнергии. Шкаф закрывается дверью на внутренний спецзамок. На дно шкафа присоединена металлическая труба, в которой проложены соединительные проводники. В шкафу РУНН не требуется дополнительный монтаж соединительных проводников между оборудованием подстанции на месте эксплуатации. КПТСО соединяется с ВЛ 10 кВ неизолированным алюминиевым проводом с наконечником для крепления на контактном выводе предохранителя. Соединение РУНН со стороной НН силового трансформатора выполняется изолированным проводом с контактными пластинами, закрепленными на вводах низшего напряжения трансформатора. Конструкция подстанции защищена свидетельствами РФ на полезные модели. Отходящие линии от РУНН к потребителю выполняются следующим образом: кабелем, соединенным с оборудованием шкафа через кабельные наконечники, установленные в шкафу РУНН;
изолированными проводами, соединенными с отходящими воздушными линиями к потребителю, выполненными сталеалюминиевыми проводами. При этом КПТСО поставляется с траверсой для крепления низковольтных изоляторов воздушных линий. Провода и кабели для защиты от механических повреждений смонтированы в защитной металлической трубе. Для заземления оборудования КПТСО поставляются заземляющие проводники с плашечными зажимами. Соединение КПТСО с питающей линией 10 кВ определяется заказчиком. По требованию заказчика может быть поставлен разъединительный пункт 10 кВ (разъединитель РЛНД-10 с приводом ПРНЗ-10). Особенности КПТСО: простота конструкции и монтажа;
минимальная занимаемая площадь земли;
высокая надежность работы;
качественные защитные покрытия. По сравнению с аналогичными подстанции производства ЗАО "ЗЭТО" имеют следующие преимущества: использование ограничителей перенапряжений, имеющих значительно лучшие защитные характеристики по сравнению с разрядниками;
полимерная изоляция приемных и опорных изоляторов и ограничителей перенапряжений обеспечивает высокую надежность и хорошо противостоит ударным воздействиям (при землетрясениях, от ударов камнями, расстрелов из огнестрельного оружия);
надежное уплотнение и защита шкафа РУНН от атмосферных осадков;
высокая надежность контактных соединений, защитные покрытия на контактных поверхностях;
высокая антикоррозийная стойкость металлоконструкций;
уменьшенная трудоемкость монтажа;
удобство обслуживания;
комплектность поставки по желанию заказчика. Общий вид и габаритные размеры КПТСО приведены на рис. 1 и 2.

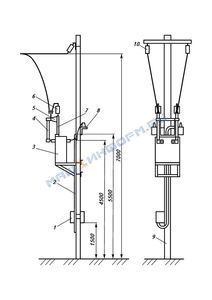

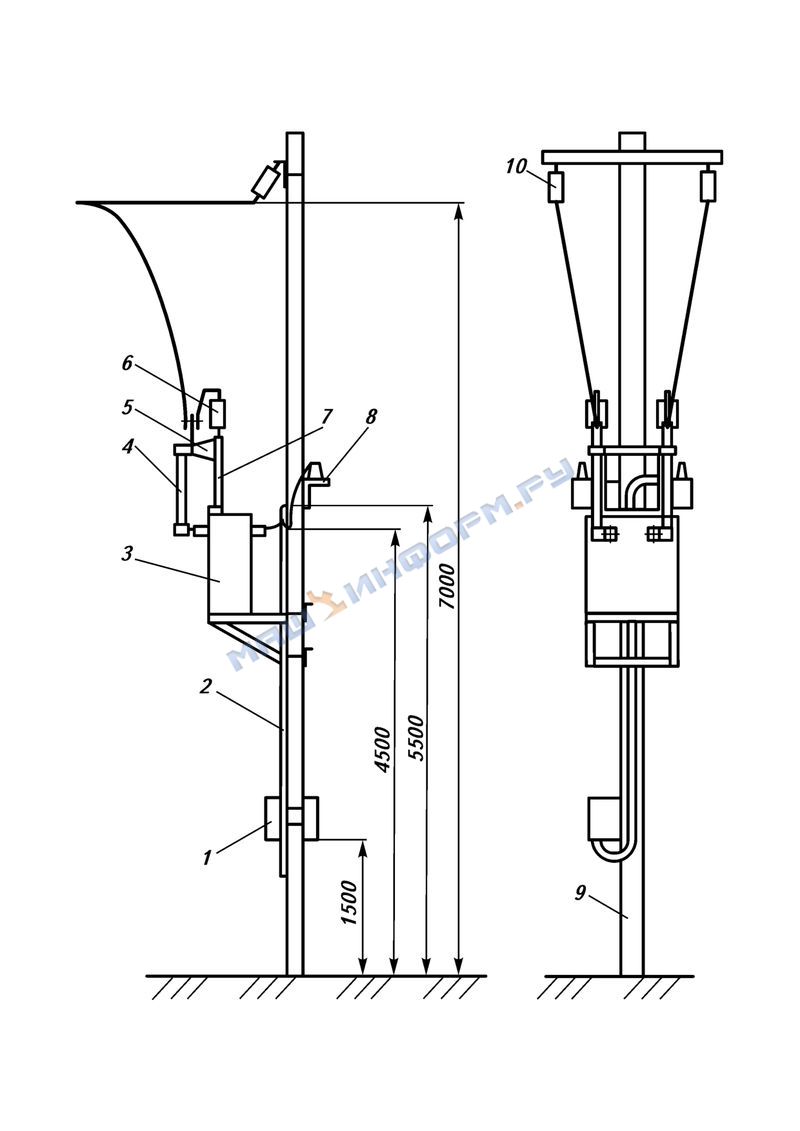

Общий вид, габаритные и установочные размеры КПТСО с воздушной отходящей линией: 1 - шкаф РУНН;
2 - защитная труба;
3 - трансформатор;
4 - предохранитель; 5 - опорный изолятор;
6 - ограничитель перенапряжений 10 кВ;
7 - кронштейн;
8 - траверса;
9 - стойка;
10 - приемный изолятор

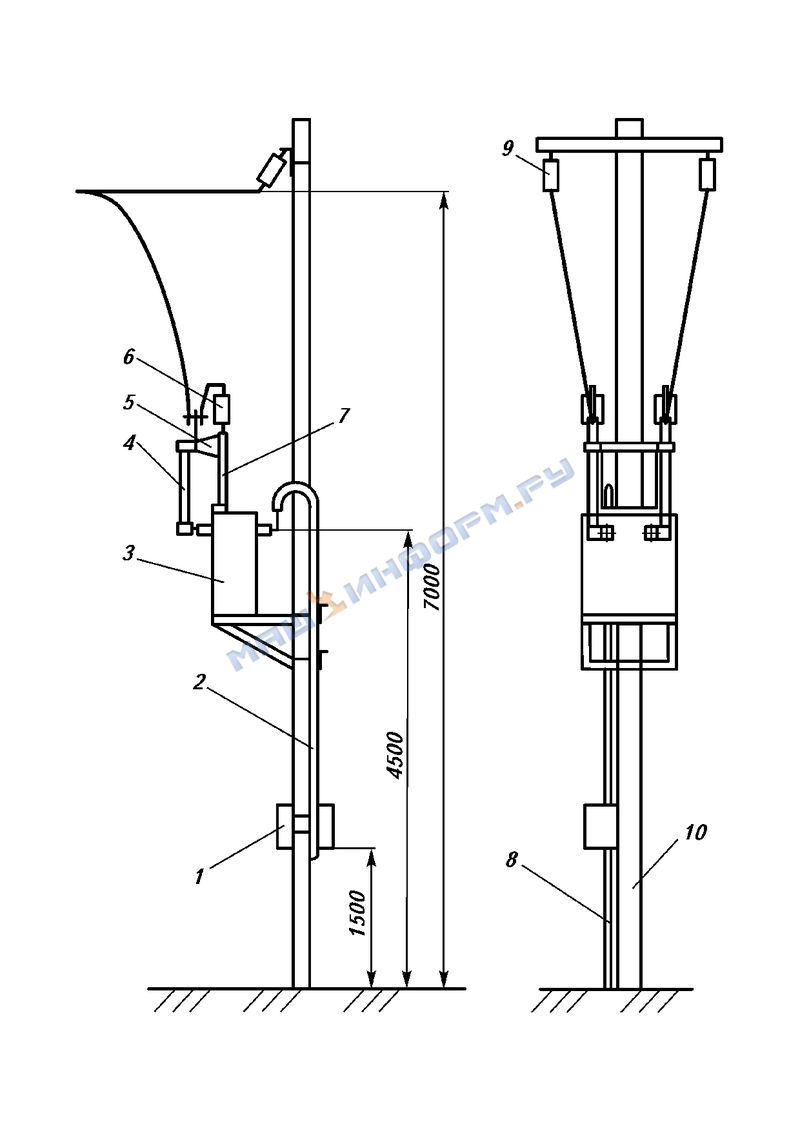

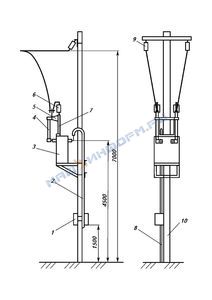

Общий вид, габаритные и установочные размеры КПТСО с кабельной отходящей линией: 1 - шкаф РУНН;
2, 8 - защитные трубы;
3 - трансформатор;
4 - предохранитель;
5 - опорный изолятор;
6 - ограничитель перенапряжений 10 кВ;
7 - кронштейн;
9 - приемный изолятор;
10 - стойка ж В комплект поставки КПТСО входят изделия и эксплуатационные документы, приведенные в табл. 2.
| Наименование изделия | Количество, шт. |
| Силовой трансформатор с кронштейном предохранителей и ОПН | 1 |
| Патрон предохранителя для КПТСО-4 ПТ1.1-10-2-20 У1, для КПТСО-10 ПТ1.1-10-3,2-20 У1 | 2 |
| Шкаф РУНН с изолированными проводами | 1 |
| Ограничитель перенапряжений 10 кВ | 2 |
| Кронштейн для крепления трансформатора | 1 |
| Траверса для крепления изоляторов НН для КПТСО с воздушной отходящей линией | 1 |
| Траверса с приемными изоляторами для крепления проводов 10 кВ | 1 |
| Труба для прокладки проводов из шкафа РУНН | 1 |
| Труба для ввода кабеля в шкаф РУНН для КПТСО с кабельной отходящей линией | 1 |
| Комплект установочных металлоконструкций, включая крепеж для монтажа шкафа, рамы и траверс | 1 |
| Комплект проводников с заземляющими зажимами | 1 |
| Комплект эксплуатационной документации на КПТСО, трансформатор, патрон предохранителя, ограничитель перенапряжений | По 1 |
